1、鋼筋骨架剛度：

目前大型水泥管的骨架均是由內(nèi)外兩層鋼筋組成，由于雙層骨架同時焊接的工藝和設備沒有真正解決，所以一般廠均采用人工綁扎成型。這樣，一方面使螺筋在縱筋上的變位較大，螺距不均勻；另一方面使螺筋與螺筋、螺筋與縱筋不能形成一個整體結構，骨架剛度較差，所以在堆放、搬運過程中易產(chǎn)生變形。而在懸輥成型過程中，由于輥軸對管壁混凝土作用一個較大的徑向力，該力通過混凝土傳遞于鋼筋骨架，使剛度差的骨架在管壁中受到扭矩作用而變形，甚至將連接螺筋與縱筋的鐵絲扭斷。由于上述情況，管子通過輥壓成型后，當失去輥壓力對鋼筋的承托作用時，鋼筋呈彈性變形發(fā)生位移，位移觸動已密實的管壁混凝土，加上混凝土的重力作用，必然使管頂混凝土出現(xiàn)內(nèi)塌現(xiàn)象。為保證骨架剛度，我廠在缺少焊接設備（成型大型骨架）的情況下，采用手工電弧焊焊接骨架，對解決內(nèi)塌質量問題，收到較好效果。下表是焊接前后冷拔絲強度的試驗結果，強度損失均小于15%。

2、內(nèi)外螺筋的尺寸：

鋼筋骨架內(nèi)外層的尺寸，尤其是內(nèi)層的尺寸，既要考慮滿足保護層厚度的要求，又要兼顧對外荷載的承載能力。關于內(nèi)層鋼筋保護層的厚度，我們的體會是太小了易產(chǎn)生骨架位移、脫焊、扎絲脫落，從而出現(xiàn)內(nèi)露筋的質量問題；太大了，則由于混凝土重力超過水泥的凝聚力而這部分混凝土又沒有鋼筋依托，會出現(xiàn)內(nèi)層鋼筋與混凝土界面分離，造成內(nèi)塌的質量問題。即使不出現(xiàn)內(nèi)塌，因內(nèi)保護層過大，對管道的外荷承載能力也會受影響。所以，我們在設計大型水泥管時內(nèi)壁保護層控制為2.5～3.5cm。

3、焊點強度：

焊點強度如果達不到要求，在輥壓力的作用下，會產(chǎn)生脫焊，以致骨架變形，造成內(nèi)塌。所以在采用手工電弧焊焊接骨架前要通過試驗研究，在保證焊點抗剪強度的前提下，確定有關的焊接參數(shù)，并要指定專人操作，焊接后須進行抽查檢驗。

4、其他因素:

水泥管模具轉速低也是造成內(nèi)塌的一個因素。如我廠一臺懸輥制管機，原設計成型時模具的轉速僅為62r/min，爾后，根據(jù)國家建材局工業(yè)普查辦公室發(fā)出的《對建材工業(yè)主要專用設備技術狀況分等標準》的要求－－按國內(nèi)一般水平考慮，懸輥法的離心加速度≥10g－－我們對該機進行計算，鋼模轉速須75r/min。于是重新設計變速機構，使轉速達到上述要求。

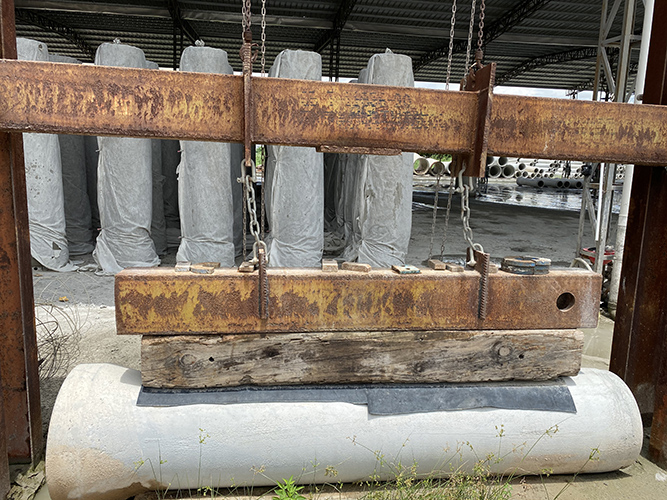

廣東省華堅水泥制品有限公司的鋼筋混凝土水泥管道耐腐蝕、外觀表面平整、光滑、棱角清淅、無蜂窩麻面。同時，我們有著成熟的生產(chǎn)技術和穩(wěn)定的生產(chǎn)工人，可以生產(chǎn)各種規(guī)格的水泥管；對產(chǎn)品質量的要求十分嚴格，對產(chǎn)品的每一步生產(chǎn)都是嚴格把關的。所以說，我們的鋼筋混凝土水泥管道的質量是能得到有效的保障的。

還有一點也很重要，我們還設有專業(yè)的銷售團隊，提供產(chǎn)品咨詢、生產(chǎn)考察驗質、鋪裝設計薦案、送貨上門等“保姆式”服務。這樣一條龍的服務，我們等您來撩！

我們一直致力于，為廣大消費者提供靠譜、性價比高，售后服務一流的產(chǎn)品。咱們出廠價低，產(chǎn)能大，廠區(qū)多（在廣州、佛山、東莞、揭陽、惠州都有設廠區(qū)），就近發(fā)貨。在此，熱烈歡迎您到各廠區(qū)參觀指導，提供寶貴的意見和建議。
